マイクロ水力発電(小水力発電)Micro Hydroelectric power generation

導入実績Introduction

岡山市西川緑道公園

開放型上掛け多連水車(鉄製)

自然渓流(公園内人口渓流も可)に対して取水堰・導水樋・注水樋をもって上掛けする

事例. 岡山市西川緑道公園に試験設置(2010.11~2010.12)・コンサルタント会社納め
水車本体 直径 700mm
幅 2100mm
発電機一式 定格;容量1KW 単相100V 50/60Hz 333/400rpm
定格電力出力時は、直結使用
定格以下50~90V出力時又は昼間電力充電希望時は、
充電器、蓄電池、インバータ、タイマ経由で使用
インバータ出力 単相 100V 50/60Hz
実績 有効落差 約0.4m  発電電力 約66W

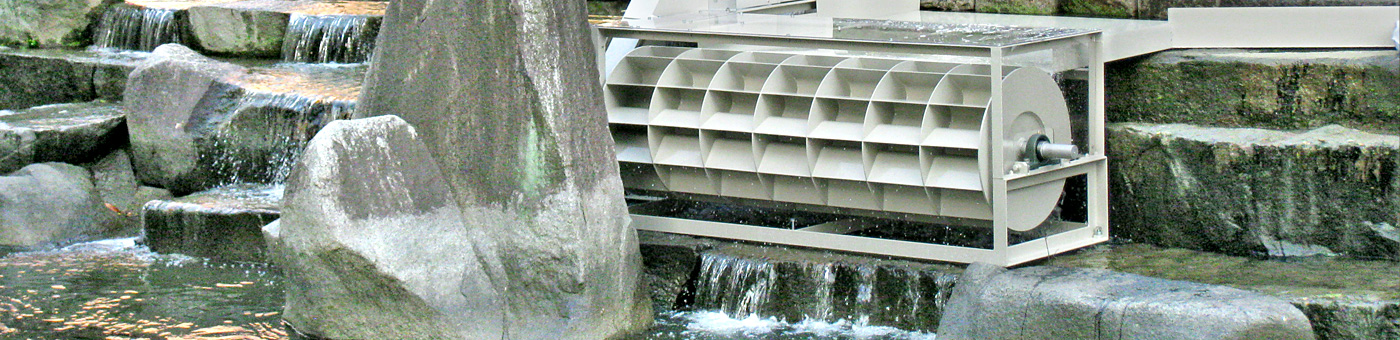

外観 開放型上掛け多連水車 写真1 開放型上掛け多連水車 写真2
