マイクロ水力発電(小水力発電)Micro Hydroelectric power generation

導入実績Introduction

三次市江の川カヌー公園

開放型上掛け多連水車(鉄製)

公園内の渓流を利用した。

水流を取水堰で囲み、導水樋で導き、注水樋をもって上掛けにて発電した。

事例. 三次市江の川カヌー公園に試験設置(2011.1~2011.3) ⇒三次市様のホームページ
水車本体 直径 900mm
幅 2100mm
発電機一式 定格;容量500W 単相100V 50/60Hz 333/400rpm
定格電力出力時は直結使用
定格以下50~90V出力時又は昼間電力充電希望時;
充電器、蓄電池、インバータ、タイマ経由使用
インバータ出力 単相 100V 50/60Hz
実績 有効落差 約3m 発電電力 約136W

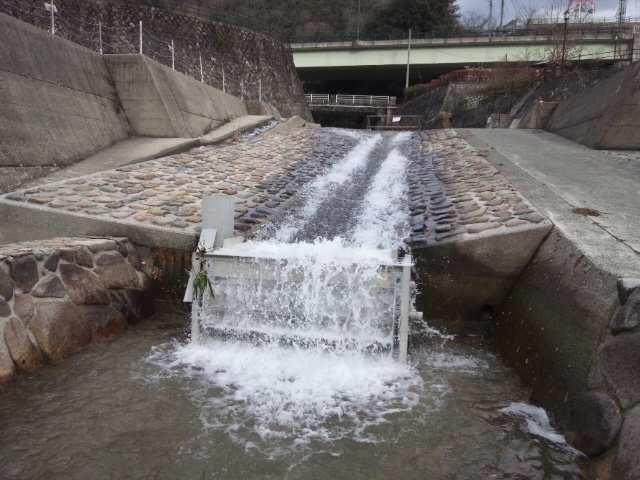

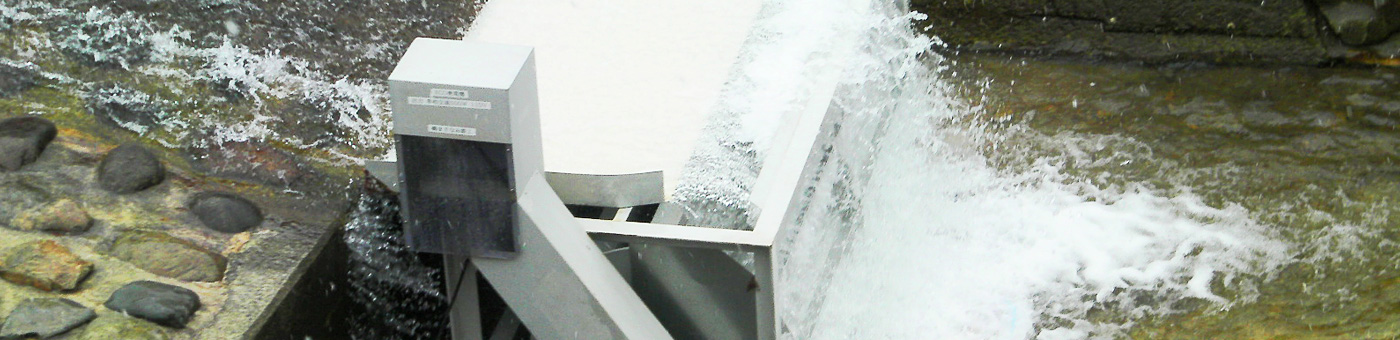

外観 開放型上掛け多連水車 写真1 開放型上掛け多連水車 写真2
動画
